کاربردهای توپوگرافی در نقشه‌برداری، طراحی شهری و ماکت‌سازی

خروجی نقشه‌برداری توپوگرافی معمولاً یک نقشه پایه است که در بسیاری از پروژه‌ها و مطالعات بعدی نقش زیرساخت اطلاعات مکانی را دارد. این نقشه می‌تواند در پروژه‌های عمرانی، زمین‌شناسی، معدن، راه‌سازی، طراحی شهری و مدیریت منابع طبیعی استفاده شود.

در مهندسی عمران از نقشه توپوگرافی برای طراحی مسیر جاده‌ها و راه‌آهن، تعیین مناسب‌ترین محل احداث سد یا پل، طراحی فرودگاه در زمین‌های نسبتاً هموار و برآورد حجم عملیات خاک‌برداری و خاک‌ریزی استفاده می‌شود.

در زمین‌شناسی، نقشه توپوگرافی مبنای تهیه نقشه‌های زمین‌شناسی قرار می‌گیرد و به زمین‌شناسان کمک می‌کند تا لایه‌های زمین، گسل‌ها، مناطق مستعد لغزش یا تغییرات سطح زمین را شناسایی کنند. در فعالیت‌های معدنی نیز داده‌های توپوگرافی برای انتخاب محل حفاری و دسترسی به منابع معدنی اهمیت دارد.

در طرح‌های جامع و تفصیلی شهرهای ایران، یکی از نخستین گام‌ها بررسی توپوگرافی است. برای توسعه محدوده شهری یا ایجاد شهرک‌های جدید، زمین‌های مسطح یا با شیب ملایم اولویت دارند؛ زیرا ساخت‌وساز روی زمین‌های بسیار شیب‌دار هزینه‌بر است و با مخاطراتی مانند رانش زمین همراه می‌شود.

شهرهایی مانند تهران که در دامنه کوهپایه‌های البرز گسترش یافته‌اند، به دلیل محدودیت توپوگرافی و شیب تند در شمال شهر، رشد خود را بیشتر به سمت شرق، غرب و مناطق کم‌شیب‌تر هدایت کرده‌اند. در مقابل، در دشت‌های هموار، مشکل شیب کمتر است، اما توپوگرافی مسطح می‌تواند چالش‌هایی مانند تجمع آب و سیلاب ایجاد کند.

نقشه توپوگرافی برای طراحی خیابان‌ها، جاده‌ها و شبکه‌های حمل‌ونقل شهری به کار می‌آید. طراحان مسیر خیابان‌ها را به‌گونه‌ای تعیین می‌کنند که شیب آن‌ها از حد استاندارد تجاوز نکند تا خودروها و عابران به‌راحتی تردد کنند.

در مناطق تپه‌ای، خیابان‌ها اغلب به‌صورت مارپیچ یا با استفاده از پل و تونل طراحی می‌شوند تا بر شیب غلبه کنند. علاوه بر معابر، زیرساخت‌هایی مانند شبکه آب و فاضلاب نیز بر پایه توپوگرافی طراحی می‌شوند تا جریان ثقلی آب امکان‌پذیر باشد و آب‌های سطحی به نقاط خروجی مناسب هدایت شوند.

توپوگرافی یک شهر ارتباط مستقیم با ریسک مخاطراتی مانند سیل، زمین‌لغزش و زلزله دارد. با استفاده از نقشه‌های توپوگرافی و مدل‌های رقومی ارتفاع، شهرسازان می‌توانند نقشه‌های خطر تهیه کرده و از ساخت‌وساز در نقاط پرخطر جلوگیری کنند.

در شهرهای کوهپایه‌ای یا مناطق دارای بارش شدید، اطلاع از شیب و جهت شیب زمین کمک می‌کند مسیر حرکت روان‌آب‌های سیلابی پیش‌بینی شود و فضای باز، کانال حفاظتی یا مسیر تخلیه مناسب در نظر گرفته شود.

توپوگرافی می‌تواند به‌عنوان یک عنصر مثبت در طراحی فضاهای شهری به کار رود. طراحان شهری با آگاهی از پستی و بلندی‌های طبیعی زمین، چیدمان بناها و فضاهای باز را به‌گونه‌ای انجام می‌دهند که مناظر چشم‌نواز و هماهنگ با طبیعت ایجاد شود.

بسیاری از شهرهای گردشگری ایران مانند ماسوله یا ابیانه به دلیل استقرار منحصربه‌فرد در شیب کوهپایه و معماری سازگار با توپوگرافی طبیعی، جذابیت ویژه‌ای یافته‌اند. همچنین معماران در مقیاس محلی، هنگام طراحی یک مجتمع مسکونی یا دانشگاه، نقشه توپوگرافی سایت را مدنظر قرار می‌دهند تا ساختمان‌ها با کمترین خاک‌برداری و خاک‌ریزی در زمین جانمایی شوند.

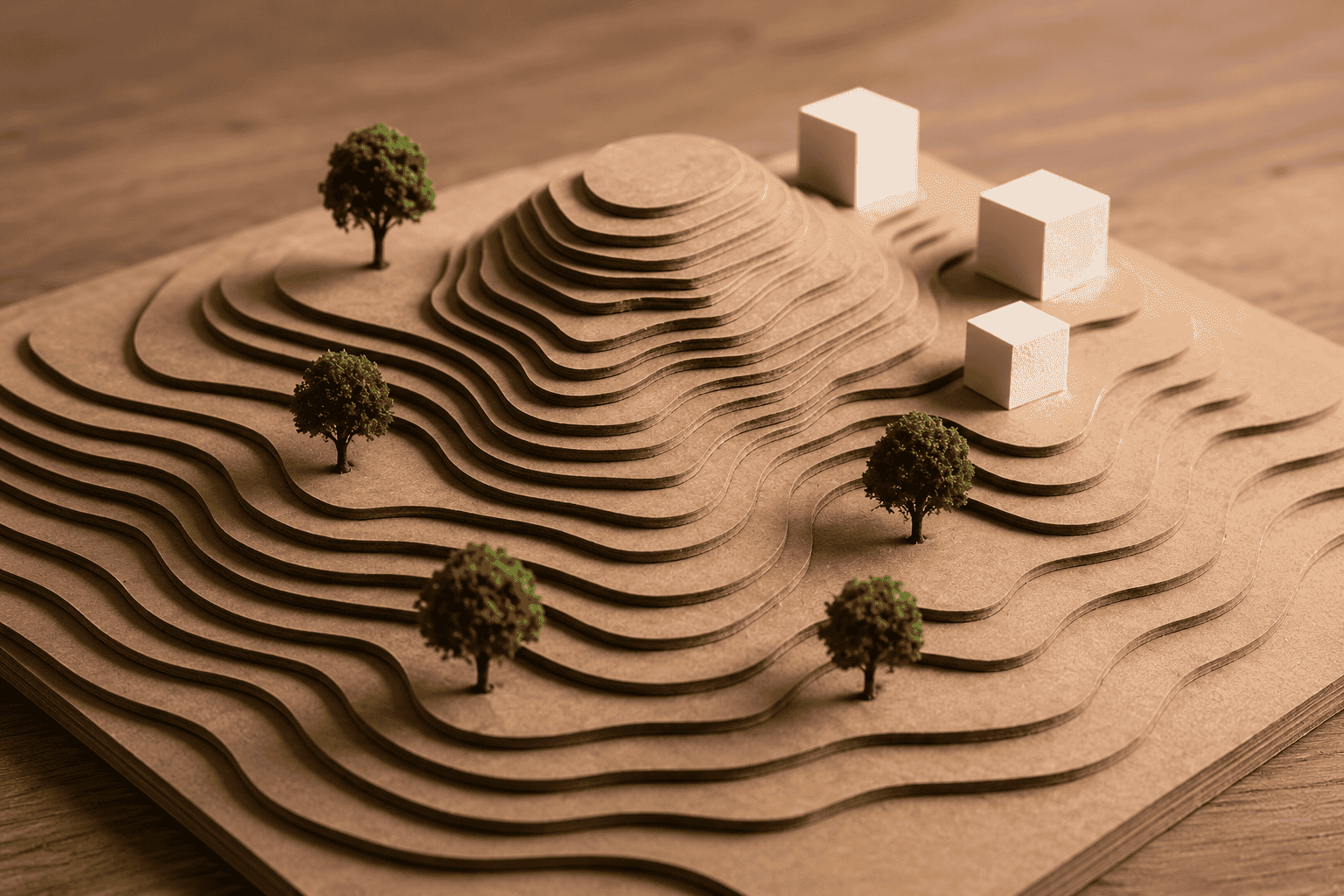

در حوزه معماری و طراحی محیط، معماران برای درک بهتر سایت پروژه و ارائه طرح خود به کارفرما، گاهی یک ماکت توپوگرافی از زمین محل پروژه می‌سازند و سپس مدل ساختمانی را روی آن جانمایی می‌کنند. این کار به تجسم سه‌بعدی ایده‌ها کمک می‌کند و نشان می‌دهد سازه پیشنهادی چگونه در زمین واقعی قرار می‌گیرد و با شیب و منظر طبیعی سازگار می‌شود.

برای دانشجویان معماری و شهرسازی، ساخت ماکت‌های توپوگرافی یک تمرین آموزشی رایج است. این تمرین باعث می‌شود دانشجو اثر شیب، ارتفاع و فرم زمین را در طراحی بهتر درک کند. در مقیاس بزرگ‌تر، سازمان‌های نظامی و عمرانی نیز از ماکت‌های توپوگرافی برای آموزش، برنامه‌ریزی و تصمیم‌گیری استفاده می‌کنند.

با پیشرفت فناوری، ساخت ماکت‌های توپوگرافی ساده‌تر و دقیق‌تر شده است. امروزه از دستگاه‌های برش لیزری و چاپگر سه‌بعدی برای ساخت سریع ماکت‌های پیچیده استفاده می‌شود. همچنین می‌توان بر اساس مدل ارتفاعی رقومی، ماکت توپوگرافی منطقه را با دقت بالا تولید کرد.

با این حال، روش‌های ساده دستی مانند برش مقوا یا فوم بر اساس خطوط تراز هنوز هم رایج و اقتصادی هستند. نتیجه نهایی ماکت، چه با روش سنتی و چه دیجیتال، ابزاری بسیار مفید برای تجسم فضا، آموزش مفاهیم و نمایش طرح‌ها است.

نقشه‌هایی با مقیاس‌هایی مانند 1:500، 1:1000 یا 1:2000 جزو نقشه‌های بزرگ‌مقیاس محسوب می‌شوند. این نقشه‌ها محدوده جغرافیایی کوچکی را پوشش می‌دهند، اما جزئیات زیادی را نمایش می‌دهند.

نقشه‌های توپوگرافی بزرگ‌مقیاس برای کارهای دقیق مهندسی و شهری به کار می‌روند؛ مانند طراحی شبکه آب و برق، آماده‌سازی زمین پروژه ساختمانی یا نقشه‌برداری دقیق از یک سایت شهری.

مقیاس‌هایی مانند 1:25000 و 1:50000 در دسته نقشه‌های متوسط‌مقیاس قرار می‌گیرند. این نقشه‌ها محدوده وسیع‌تری را پوشش می‌دهند و برای برنامه‌ریزی منطقه‌ای، مطالعات منابع طبیعی و کارهای عمومی نقشه‌برداری کاربرد دارند.

در ایران، نقشه‌های توپوگرافی 1:50000 و 1:25000 در بسیاری از پروژه‌های عمرانی، محیط‌زیستی، مطالعاتی و برنامه‌ریزی منطقه‌ای مورد استفاده قرار می‌گیرند.

هرچه مخرج کسر مقیاس بزرگ‌تر باشد، نقشه کوچک‌مقیاس‌تر است؛ مانند 1:100000، 1:250000 یا 1:1000000. این نقشه‌ها مناطق بسیار وسیعی را نمایش می‌دهند و بیشتر برای نمای کلی، مطالعات ملی یا آموزشی کاربرد دارند.

در این نقشه‌ها جزئیات کمتر است و بیشتر به نمایش کلی ناهمواری‌ها، موقعیت شهرها، شبکه راه‌ها و ساختار عمومی زمین توجه می‌شود.

مقیاس نقشه‌های توپوگرافی معمولاً هم به‌صورت عددی و هم به‌صورت خطی یا گرافیکی در حاشیه نقشه درج می‌شود. مقیاس خطی یک نوار مدرج است که کاربر با کمک آن می‌تواند فاصله تقریبی دو نقطه روی زمین را محاسبه کند.
