مثلثبندی یکی از روشهای کلاسیک و بنیادی در نقشهبرداری است که برای چندین قرن بهعنوان روشی استاندارد برای تعیین موقعیت نقاط روی زمین به کار میرفت. این روش بر پایه تشکیل شبکهای از مثلثهای بههمپیوسته استوار است و با اندازهگیری یک طول پایه و چند زاویه، امکان محاسبه موقعیت نقاط دوردست را فراهم میکند.
تا پیش از گسترش سامانههای موقعیتیابی ماهوارهای مانند GPS و GNSS، مثلثبندی یکی از اصلیترین روشها برای تهیه نقشههای دقیق، ایجاد شبکههای کنترل و تعیین مختصات نقاط در مناطق وسیع بود. با وجود پیشرفت فناوری، آشنایی با اصول مثلثبندی همچنان برای درک مبانی نقشهبرداری، ژئودزی و روشهای مدرن تعیین موقعیت اهمیت دارد.
مفهوم مثلثبندی و نقش تاریخی آن در نقشهبرداری

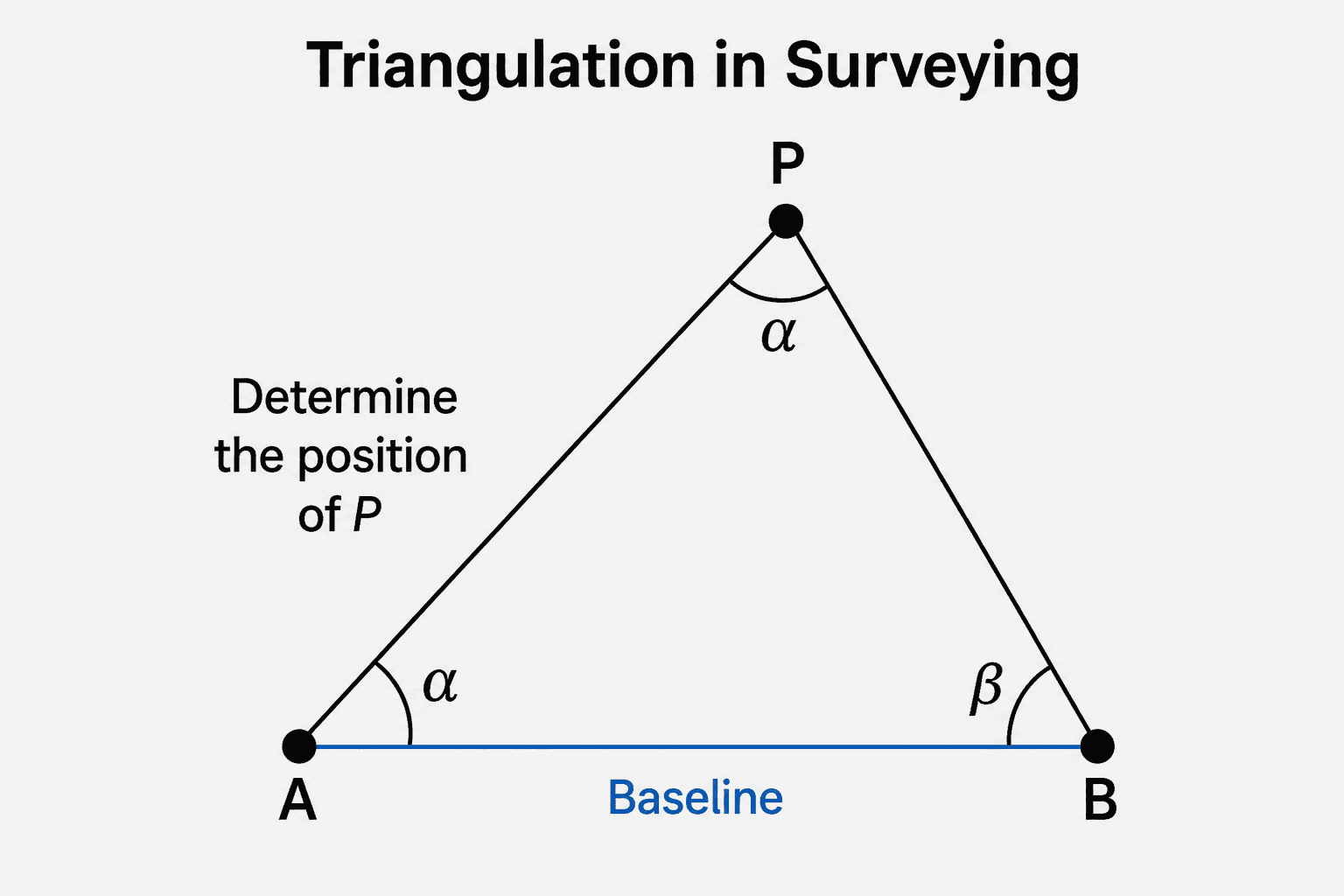

مثلثبندی یا Triangulation به زبان ساده روشی برای تعیین موقعیت یک نقطه ناشناخته با تشکیل یک مثلث میان آن نقطه و دو نقطه معلوم دیگر است. اگر فاصله بین دو نقطه مبنا مشخص باشد و زاویه دید هر یک از این دو نقطه نسبت به نقطه سوم اندازهگیری شود، میتوان با استفاده از روابط مثلثاتی موقعیت نقطه مجهول را محاسبه کرد.
این ایده ساده، پایه بسیاری از عملیاتهای بزرگ نقشهبرداری در گذشته بوده است. در نقشهبرداری سراسری کشورها، ابتدا یک خط پایه دقیق اندازهگیری میشد و سپس شبکهای از مثلثها در سراسر منطقه گسترش پیدا میکرد. با ادامه این شبکه، مختصات نقاط زیادی در مناطق دوردست به دست میآمد.
از نظر تاریخی، شبکههای مثلثبندی در قرنهای هجدهم و نوزدهم نقش مهمی در تهیه نقشههای ملی، تعیین مرزها، مطالعات ژئودتیک و شناخت دقیقتر شکل و ابعاد زمین داشتند. پیش از ورود GPS، این روش یکی از مهمترین ابزارهای تعیین مختصات در پروژههای نقشهبرداری محسوب میشد.
اصول و روش کار مثلثبندی در نقشهبرداری
در روش مثلثبندی، محدوده مورد نظر به مجموعهای از مثلثهای متصل به هم تقسیم میشود. کار معمولاً با انتخاب و اندازهگیری دقیق یک خط مبنا یا Baseline شروع میشود. این خط باید با دقت بالا اندازهگیری شود، زیرا دقت کل شبکه تا حد زیادی به کیفیت اندازهگیری همین خط وابسته است.
پس از تعیین خط مبنا، زاویه بین این خط و دید به نقاط دیگر با ابزارهای زاویهسنج مانند تئودولیت یا دوربین نقشهبرداری اندازهگیری میشود. وقتی طول یک ضلع و دو زاویه معلوم باشد، میتوان با استفاده از قوانین مثلثات طول اضلاع دیگر و در نتیجه موقعیت رأس سوم مثلث را محاسبه کرد.
برای پوشش یک منطقه بزرگ، این فرآیند بهصورت شبکهای ادامه پیدا میکند. یعنی هر نقطه جدید میتواند بهعنوان بخشی از مثلثهای بعدی استفاده شود و شبکهای از مثلثهای بههمپیوسته شکل بگیرد. به این ترتیب، با تعداد محدودی اندازهگیری اولیه، موقعیت تعداد زیادی نقطه تعیین میشود.
اهمیت خط مبنا در مثلثبندی
خط مبنا نقطه شروع محاسبات مثلثبندی است. اگر طول خط مبنا با خطا اندازهگیری شود، این خطا میتواند در کل شبکه گسترش پیدا کند. به همین دلیل، در گذشته اندازهگیری خط مبنا با دقت بسیار بالا و با ابزارهایی مانند زنجیر فولادی یا نوارهای دقیق انجام میشد. امروزه این کار میتواند با فاصلهیابهای الکترونیکی یا توتال استیشن انجام شود.
اهمیت زاویهبرداری دقیق
بعد از خط مبنا، دقت زاویهبرداری مهمترین عامل در کیفیت شبکه مثلثبندی است. هر خطا در اندازهگیری زاویه میتواند باعث جابهجایی موقعیت نقاط محاسبهشده شود. به همین دلیل، انتخاب ایستگاه مناسب، دید مستقیم، تنظیم دقیق ابزار و تکرار مشاهدات اهمیت زیادی دارد.
ابزارها و تکنیکهای مورد استفاده در مثلثبندی

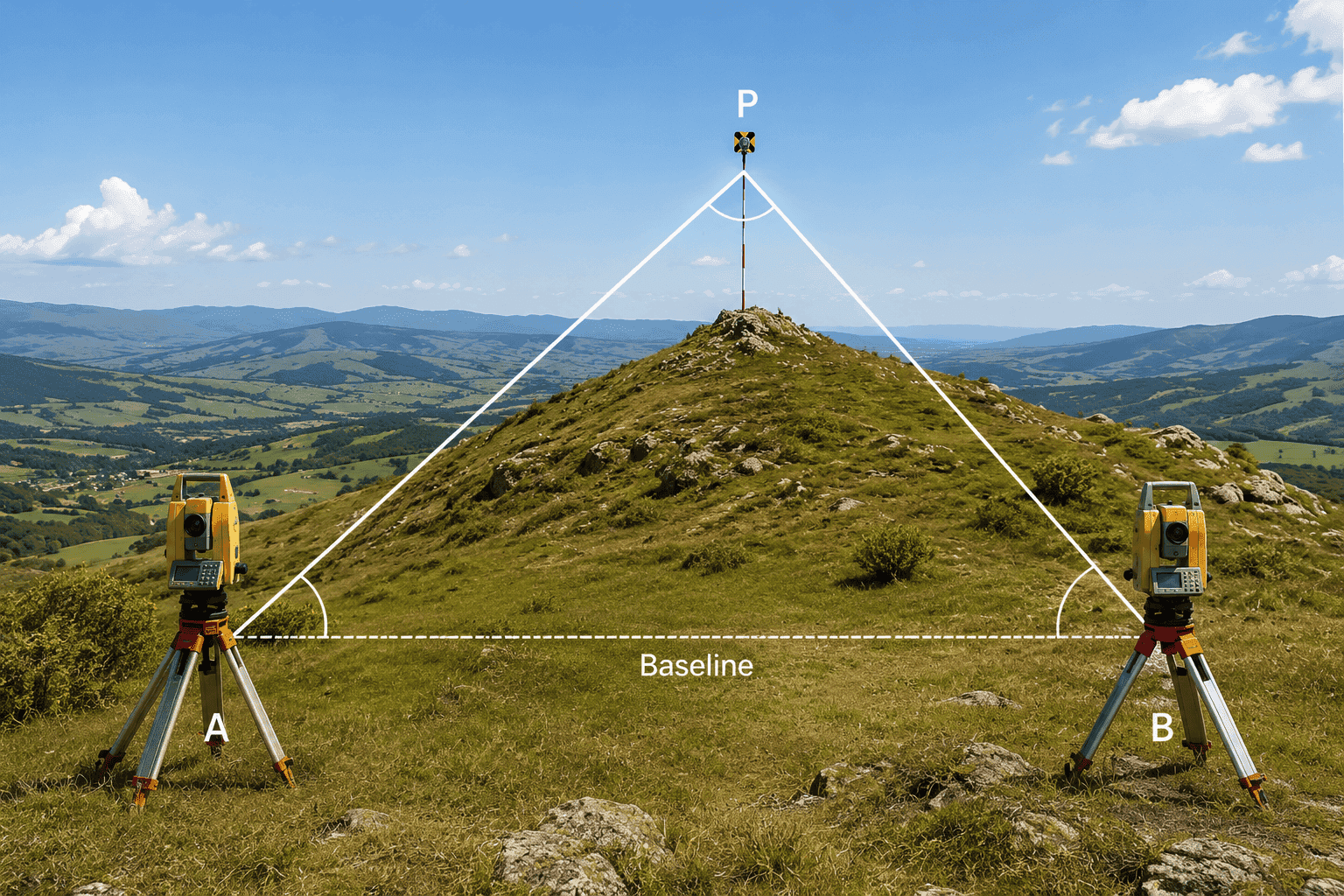

مثلثبندی با وجود سادگی مفهومی، به دقت بالا و ابزارهای مناسب نیاز دارد. مهمترین ابزار در این روش، دستگاه زاویهسنج دقیق مانند تئودولیت است. این ابزار به نقشهبردار اجازه میدهد زوایای افقی را با خطای کم اندازهگیری کند.
علاوه بر ابزار زاویهسنج، ایستگاههای مثلثبندی نیز اهمیت زیادی دارند. این ایستگاهها معمولاً در نقاط مرتفع، باز و قابل دید انتخاب میشوند تا از هر ایستگاه بتوان چند ایستگاه دیگر را مشاهده کرد.
تئودولیت و دوربینهای زاویهسنج
تئودولیت یکی از ابزارهای کلاسیک در نقشهبرداری است که برای اندازهگیری دقیق زوایای افقی و عمودی استفاده میشود. در مثلثبندی، تئودولیت نقش اصلی را در اندازهگیری زاویه بین خط مبنا و نقاط مشاهدهشده دارد.
توتال استیشن و تجهیزات مدرن
در نقشهبرداری مدرن، توتال استیشنها ترکیبی از زاویهسنج و فاصلهیاب الکترونیکی هستند. این ابزارها میتوانند علاوه بر زاویه، فاصله را نیز با دقت بالا اندازهگیری کنند و محاسبات را سریعتر و قابل اعتمادتر انجام دهند.
علامتگذاری ایستگاهها و برقراری دید مستقیم
در گذشته برای دیدهشدن ایستگاههای دوردست از ژالن، شاخص، آینههای منعکسکننده نور خورشید یا چراغ در شب استفاده میشد. هدف این بود که خط دید بین ایستگاهها برقرار شود و زاویهبرداری با خطای کمتر انجام گیرد.
ثبت مشاهدات و محاسبات مثلثاتی
نتایج اندازهگیریها معمولاً در دفتر مشاهدات ثبت میشد و سپس با محاسبات مثلثاتی، طول اضلاع و مختصات نقاط به دست میآمد. امروزه نرمافزارهای نقشهبرداری و پردازش داده، این محاسبات را سریعتر و دقیقتر انجام میدهند.
کاربردهای مثلثبندی در نقشهبرداری مدرن
با وجود ظهور فناوریهای ماهوارهای مانند GPS و GNSS، مثلثبندی هنوز بهعنوان یک مفهوم پایه و در برخی موارد بهعنوان روش مکمل در نقشهبرداری و ژئوماتیک کاربرد دارد.
- برنامهریزی شهری و تهیه نقشههای پایه: بسیاری از شبکههای کنترل شهری ریشه در شبکههای مثلثبندی قدیمی دارند.
- پروژههای عمرانی و ساختمانی: در پروژههایی مانند پل، تونل و عبور از رودخانه یا دره، مثلثبندی میتواند برای تعیین موقعیت نقاط دو طرف مانع استفاده شود.
- GIS و دادههای پایه مکانی: بسیاری از نقشههای توپوگرافی و دادههای ژئودتیک قدیمی بر پایه شبکههای مثلثبندی تهیه شدهاند.
- مدلسازی رقومی زمین و TIN: مفهوم مثلثبندی در شبکههای مثلثی نامنظم برای مدلسازی سطح زمین نیز استفاده میشود.
- فتوگرامتری و برداشت غیرمستقیم: در برخی روشهای فتوگرامتری، از مفاهیم مشابه مثلثبندی برای تعیین موقعیت و ارتفاع نقاط استفاده میشود.
مزایای روش مثلثبندی
مثلثبندی بهعنوان یک روش کلاسیک، مزایایی دارد که باعث شده سالها در پروژههای نقشهبرداری کاربرد داشته باشد. برخی از مهمترین مزایای این روش عبارتاند از:
تجهیزات نسبتاً ساده
اجرای مثلثبندی به ابزارهایی مانند تئودولیت، متر، زنجیر، شاخص و تجهیزات علامتگذاری نیاز دارد. در گذشته، همین سادگی ابزار باعث شد این روش در مناطق وسیع و دورافتاده قابل اجرا باشد.
عدم نیاز به اندازهگیری همه فاصلهها
در مثلثبندی لازم نیست فاصله بین همه نقاط مستقیماً اندازهگیری شود. با داشتن یک یا چند خط مبنا و اندازهگیری زاویهها، میتوان فاصلهها و موقعیت نقاط دیگر را محاسبه کرد.
امکان پوشش مناطق بزرگ
با گسترش شبکه مثلثها، میتوان مناطق وسیع را با تعداد محدودی داده اولیه پوشش داد. این ویژگی در گذشته برای نقشهبرداری ملی و منطقهای بسیار مهم بود.
محدودیتهای مثلثبندی در مقایسه با GPS
با وجود مزایا، مثلثبندی محدودیتهایی دارد که با ظهور GPS و GNSS بیشتر نمایان شدند. این محدودیتها باعث شدهاند در بسیاری از پروژههای مدرن، روشهای ماهوارهای جایگزین یا مکمل مثلثبندی شوند.
نیاز به دید مستقیم بین ایستگاهها
مهمترین محدودیت مثلثبندی، نیاز به خط دید مستقیم بین نقاط است. وجود درخت، کوه، ساختمان، مه، گردوغبار یا سایر موانع میتواند اجرای اندازهگیری را دشوار یا غیرممکن کند.
تجمع خطا در شبکههای بزرگ
هر اندازهگیری زاویه یا طول دارای مقداری خطاست. در یک شبکه بزرگ، این خطاها میتوانند در طول شبکه تجمع پیدا کنند و باعث اعوجاج در مختصات نقاط دورتر شوند. برای کنترل این موضوع، از روشهایی مانند تعدیل شبکه استفاده میشود.
زمانبر بودن عملیات
اجرای شبکههای مثلثبندی گسترده نیازمند حضور گروههای نقشهبرداری، استقرار در ایستگاههای مختلف، تکرار مشاهدات و محاسبات دقیق است. در مقایسه با GPS، این فرآیند معمولاً زمانبرتر و پرهزینهتر است.
نیاز به مبنای مشخص
مثلثبندی برای شروع به یک خط مبنا با طول و موقعیت معلوم نیاز دارد. تعیین دقیق این مبنا خود یک مرحله حساس در پروژه است. در مقابل، GPS میتواند موقعیت مطلق نقاط را در یک سیستم مختصات جهانی تعیین کند.
مثال ساده از نحوه عملکرد مثلثبندی
برای درک بهتر روش مثلثبندی، فرض کنید یک کشتی در دریا قرار دارد و میخواهیم موقعیت آن را نسبت به ساحل تعیین کنیم. دو نقطه دیدبانی A و B را روی ساحل در نظر میگیریم که فاصله مستقیم بین آنها مثلاً ۱۰۰۰ متر است و با دقت اندازهگیری شده است.
نقشهبردار در نقطه A زاویه دید کشتی نسبت به خط AB را اندازهگیری میکند. همزمان، نقشهبردار دیگری در نقطه B زاویه دید خود نسبت به کشتی را به دست میآورد. اکنون در مثلث A-B-کشتی، طول ضلع AB و دو زاویه مجاور آن مشخص است.
با استفاده از روابط مثلثاتی میتوان طول دو ضلع دیگر مثلث را محاسبه کرد. نتیجه این محاسبات نشان میدهد کشتی در چه فاصلهای از نقاط A و B قرار دارد و موقعیت آن نسبت به ساحل چیست. این مثال نشان میدهد که بدون نزدیکشدن به جسم مورد نظر، تنها با یک فاصله پایه و دو زاویه میتوان موقعیت آن را تعیین کرد.
نتیجهگیری
مثلثبندی یکی از مفاهیم پایه و تاریخی در نقشهبرداری است. این روش با استفاده از یک خط مبنا، اندازهگیری زاویهها و محاسبات مثلثاتی امکان تعیین موقعیت نقاط مجهول را فراهم میکند.
اگرچه امروزه روشهایی مانند GPS، GNSS، RTK و توتال استیشن بسیاری از عملیاتهای نقشهبرداری را سریعتر و دقیقتر کردهاند، آشنایی با مثلثبندی همچنان اهمیت دارد. این روش به درک بهتر اصول تعیین موقعیت، شبکههای کنترل، خطاها، دقت و مبانی ژئودزی کمک میکند.
در پروژههایی که سیگنال GNSS در دسترس نیست، یا زمانی که نیاز به کنترل، صحتسنجی و درک عمیقتر دادههای مکانی وجود دارد، دانش مثلثبندی میتواند همچنان مفید و کاربردی باشد.
