توپوگرافی یکی از مفاهیم اساسی در علوم نقشهبرداری و جغرافیا است. این مفهوم به مطالعه شکل سطح زمین و ویژگیهای طبیعی و مصنوعی آن میپردازد و نتایج این مطالعات معمولاً در قالب نقشههای توپوگرافی نمایش داده میشود.
به زبان ساده، نقشه توپوگرافی کمک میکند عوارض سهبعدی زمین مانند کوهها، درهها، شیبها، رودخانهها، جادهها و سازههای انسانی را روی یک صفحه دوبعدی مشاهده و تحلیل کنیم. به همین دلیل، توپوگرافی هم برای متخصصان نقشهبرداری، عمران، معدن، منابع طبیعی و GIS مهم است و هم برای کاربران عمومی مانند کوهنوردان و طبیعتگردان کاربرد دارد.
تعریف توپوگرافی
توپوگرافی یا Topography از دو بخش یونانی تشکیل شده است: topo به معنی مکان و graphia به معنی ترسیم یا نوشتن. در فارسی، برابرهایی مانند عارضهنگاری یا مکاننگاری نیز برای آن استفاده میشود.
به طور کلی، توپوگرافی به مطالعه و ثبت شکل سطح زمین و عوارض طبیعی یا مصنوعی آن از طریق اندازهگیریهای نقشهبرداری، تصویربرداری یا برداشتهای زمینی گفته میشود. نتیجه این فرایند معمولاً نقشهای است که پستی و بلندیها، شیبها، مسیر آبراههها، جادهها، ساختمانها، پوشش گیاهی و سایر جزئیات منطقه را نمایش میدهد.
در نقشهبرداری زمینی، عملیات توپوگرافی شامل برداشت ارتفاع نقاط مختلف، تعیین موقعیت عوارض، ترسیم خطوط همارتفاع و تهیه نمایی دقیق از وضعیت زمین است. این نقشه میتواند برای طراحی، تحلیل، اجرا و کنترل پروژههای مختلف استفاده شود.
تاریخچه توپوگرافی
مطالعه شکل زمین و نمایش ناهمواریها روی نقشه سابقهای طولانی دارد. اگرچه انسانها از گذشته برای نمایش کوهها، رودها و مسیرها تلاش میکردند، اما شکل علمی توپوگرافی از حدود قرن هجدهم میلادی توسعه پیدا کرد.
در ابتدا، نقشههای توپوگرافی بیشتر برای کاربردهای نظامی تهیه میشدند؛ زیرا شناخت ارتفاعات، مسیرها، درهها و نقاط دیدبانی در عملیات نظامی اهمیت زیادی داشت. بعدها با توسعه مهندسی عمران، معدن، شهرسازی و مدیریت منابع طبیعی، استفاده از نقشههای توپوگرافی گسترش پیدا کرد.
در گذشته تهیه این نقشهها بسیار زمانبر بود و با ابزارهایی مانند ترازهای دستی، زنجیر اندازهگیری، قطبنما، فشارسنج و ترسیم دستی انجام میشد. اما امروزه فناوریهایی مانند GPS، GNSS، توتال استیشن، پهپاد، فتوگرامتری، LiDAR، ماهواره و نرمافزارهای GIS فرایند تهیه نقشههای توپوگرافی را بسیار سریعتر و دقیقتر کردهاند.
اهمیت و کاربردهای توپوگرافی
شناخت پستی و بلندی زمین در بسیاری از حوزهها ضروری است. هر پروژهای که با زمین، ساختوساز، مسیر، آب، معدن، کشاورزی یا مدیریت محیط سروکار داشته باشد، به نوعی به دادههای توپوگرافی نیاز دارد.
زمینشناسی و ژئومورفولوژی
متخصصان زمینشناسی با کمک نقشههای توپوگرافی میتوانند ساختار سطح زمین، گسلها، فرسایش خاک، مسیر آبراههها، تغییرات زمین و شکل ناهمواریها را بهتر تحلیل کنند.
مهندسی عمران و شهرسازی
در پروژههایی مانند ساخت جاده، پل، سد، تونل، ساختمان و شبکههای شهری، نقشه توپوگرافی یکی از اولین نیازهای طراحی است. این نقشهها به مهندسان کمک میکنند بهترین مسیر، میزان خاکبرداری، شیب خیابانها، مسیر آبهای سطحی و موقعیت سازهها را تعیین کنند.
معدن و منابع طبیعی
در معادن روباز، توپوگرافی برای تعیین محدوده استخراج، محاسبه حجم برداشت، طراحی پلههای معدن و پایش تغییرات سطح زمین استفاده میشود. در منابع طبیعی نیز شناخت شیب زمین برای کنترل فرسایش، جنگلداری و مدیریت حوضههای آبخیز اهمیت دارد.
نظامی و دفاعی
در عملیات نظامی، شناخت ارتفاعات، خطوط دید، مسیرهای عبور، نقاط پوشش و نقاط آسیبپذیر بسیار مهم است. نقشه توپوگرافی دقیق میتواند در برنامهریزی مسیر، استقرار نیروها، دیدبانی و تحلیل میدان عملیات نقش کلیدی داشته باشد.
ناوبری، کوهنوردی و گردشگری
کوهنوردان و طبیعتگردان با استفاده از نقشه توپوگرافی میتوانند مسیرهای امنتر، شیبها، درهها، قلهها و نقاط خطرناک را شناسایی کنند. این نقشهها در مناطق کوهستانی یا بیابانی میتوانند نقش مهمی در ایمنی مسیر داشته باشند.
کشاورزی و مدیریت آب
در کشاورزی، آگاهی از شیب زمین برای طراحی آبیاری، زهکشی و مدیریت رواناب ضروری است. همچنین در مدیریت سیلاب، نقشههای توپوگرافی به پیشبینی مسیر جریان آب و شناسایی مناطق پرخطر کمک میکنند.

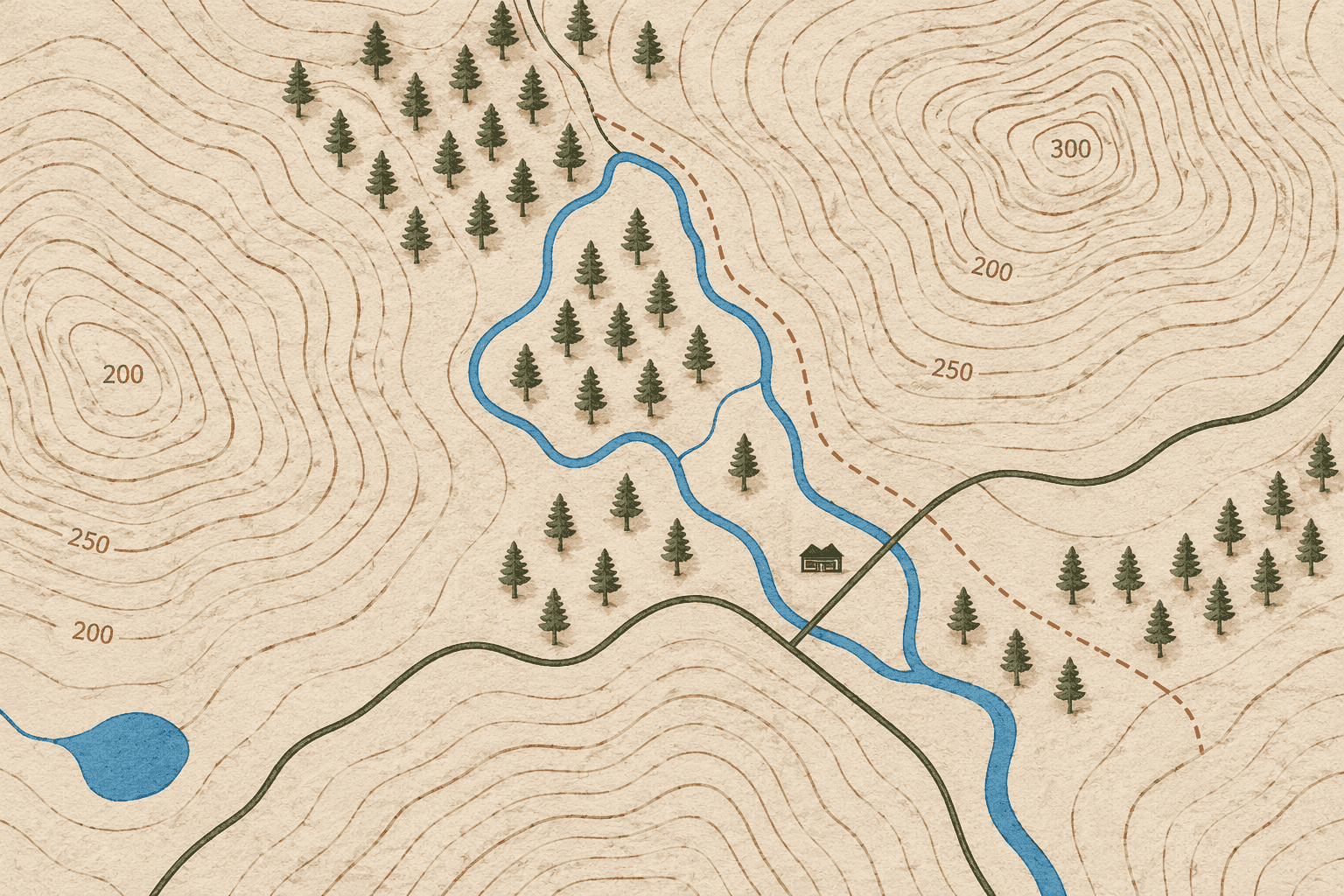

نقشه توپوگرافی و اجزای آن
نقشه توپوگرافی نتیجه نهایی فرایند توپوگرافی است. این نقشه اطلاعات ارتفاعی و ویژگیهای سطح زمین را به شکلی استاندارد نمایش میدهد. برای خواندن درست نقشه توپوگرافی، باید با اجزای اصلی آن آشنا بود.
خطوط همارتفاع یا منحنی میزان
خطوط همارتفاع، مهمترین عنصر نقشه توپوگرافی هستند. هر خط همارتفاع نقاطی را به هم متصل میکند که ارتفاع یکسانی از سطح دریا دارند. با کمک این خطوط میتوان شکل سهبعدی زمین را روی صفحه دوبعدی نقشه درک کرد.
- خطوط همارتفاع هیچگاه یکدیگر را قطع نمیکنند.
- نزدیک بودن خطوط به یکدیگر نشاندهنده شیب تند است.
- فاصله زیاد بین خطوط نشاندهنده شیب ملایم یا زمین نسبتاً هموار است.
- خطوط بسته با افزایش ارتفاع به سمت مرکز معمولاً نشاندهنده قله یا تپه هستند.
- خطوط شاخص معمولاً ضخیمتر هستند و عدد ارتفاع روی آنها نوشته میشود.
مقیاس نقشه
مقیاس نشان میدهد که هر فاصله روی نقشه معادل چه فاصلهای در زمین واقعی است. نقشههای توپوگرافی معمولاً در مقیاسهایی مانند ۱:۲۵۰۰۰ یا ۱:۵۰۰۰۰ تهیه میشوند تا جزئیات عوارض زمین بهخوبی قابل مشاهده باشد.
علاوه بر مقیاس عددی، بسیاری از نقشهها دارای نوار مقیاس گرافیکی هستند که امکان تخمین سریع فاصلهها را برای کاربر فراهم میکند.
علائم و راهنمای نقشه
هر نقشه توپوگرافی برای نمایش عوارض مختلف از نمادها و علائم قراردادی استفاده میکند. این علائم در بخش راهنمای نقشه یا لجند توضیح داده میشوند.
- علائم طبیعی مانند رودخانه، دره، قله، صخره و پوشش گیاهی
- علائم ساخت بشر مانند ساختمان، جاده، پل، سد، راهآهن و خطوط انتقال نیرو
- مرزها، محدودهها، مناطق حفاظتشده و کاربریهای زمین
رنگها در نقشههای توپوگرافی
رنگها در نقشه توپوگرافی اطلاعات مهمی را بهصورت بصری منتقل میکنند. کاربر با یک نگاه میتواند تشخیص دهد کدام بخش آب، پوشش گیاهی، عارضه انسانی یا ناهمواری زمین است.
| رنگ | معنی و کاربرد |
|---|---|
| قهوهای | خطوط همارتفاع، منحنیهای میزان و اعداد ارتفاع. |
| آبی | رودخانه، دریاچه، نهر، ساحل و منابع آب سطحی. |
| سبز | جنگل، باغ، پوشش گیاهی و مناطق دارای تراکم گیاهی. |
| مشکی | عوارض انسانساخت مانند ساختمان، راه، نوشتهها و خطوط سازهای. |
| قرمز | جادههای اصلی، مرزهای مهم یا عوارضی که باید برجستهتر دیده شوند. |
| سفید | دشتهای باز، زمینهای بدون پوشش خاص یا نواحی فاقد عارضه برجسته. |
روشها و ابزارهای تهیه نقشه توپوگرافی
برای تهیه نقشه توپوگرافی دقیق، ابتدا باید دادههای ارتفاعی و مکانی جمعآوری شوند و سپس با نرمافزارهای تخصصی پردازش و ترسیم شوند. این کار میتواند با روشهای زمینی، هوایی، ماهوارهای یا ترکیبی انجام شود.
نقشهبرداری زمینی
در روش زمینی، نقشهبردار در محل پروژه مستقر میشود و با ابزارهای اندازهگیری، مختصات و ارتفاع نقاط را برداشت میکند. این روش برای پروژههای دقیق و محدودههای کوچک تا متوسط بسیار رایج است.
- تئودولیت و ترازیاب برای اندازهگیری زاویه و اختلاف ارتفاع
- توتال استیشن برای اندازهگیری زاویه، فاصله و مختصات سهبعدی
- گیرندههای GPS و GNSS دقیق برای برداشت سریعتر نقاط در مناطق باز
- تراورس و شبکهبندی برای کنترل خطا و ایجاد چارچوب برداشت
نقشهبرداری هوایی و سنجش از دور
در روشهای هوایی، دادههای ارتفاعی با استفاده از هواپیما، پهپاد، LiDAR، تصاویر ماهوارهای یا فتوگرامتری جمعآوری میشوند. این روشها برای محدودههای بزرگ یا مناطقی که برداشت زمینی زمانبر است بسیار کاربردی هستند.
- فتوگرامتری هوایی برای استخراج مدل سهبعدی زمین از عکسهای همپوشان
- LiDAR برای تولید ابرنقاط دقیق و مدل ارتفاعی متراکم
- تصاویر ماهوارهای و راداری برای تهیه مدلهای ارتفاعی در مقیاس وسیع
- پهپاد برای برداشت سریع، اقتصادی و دقیق محدودههای پروژهای
نرمافزارها و پردازش دیجیتال
بعد از جمعآوری دادهها، نرمافزارهای GIS و پردازش نقشهبرداری برای تولید خطوط همارتفاع، مدل رقومی زمین، پروفیل ارتفاعی، نقشه نهایی و تحلیلهای مکانی استفاده میشوند.
- ArcGIS و QGIS برای مدیریت و تحلیل دادههای مکانی
- Surfer و Global Mapper برای تولید منحنی میزان و پروفیل ارتفاعی
- Agisoft Metashape و نرمافزارهای فتوگرامتری برای پردازش تصاویر هوایی
- Google Earth برای مشاهده عمومی و اولیه شکل زمین، نه برای کار دقیق مهندسی

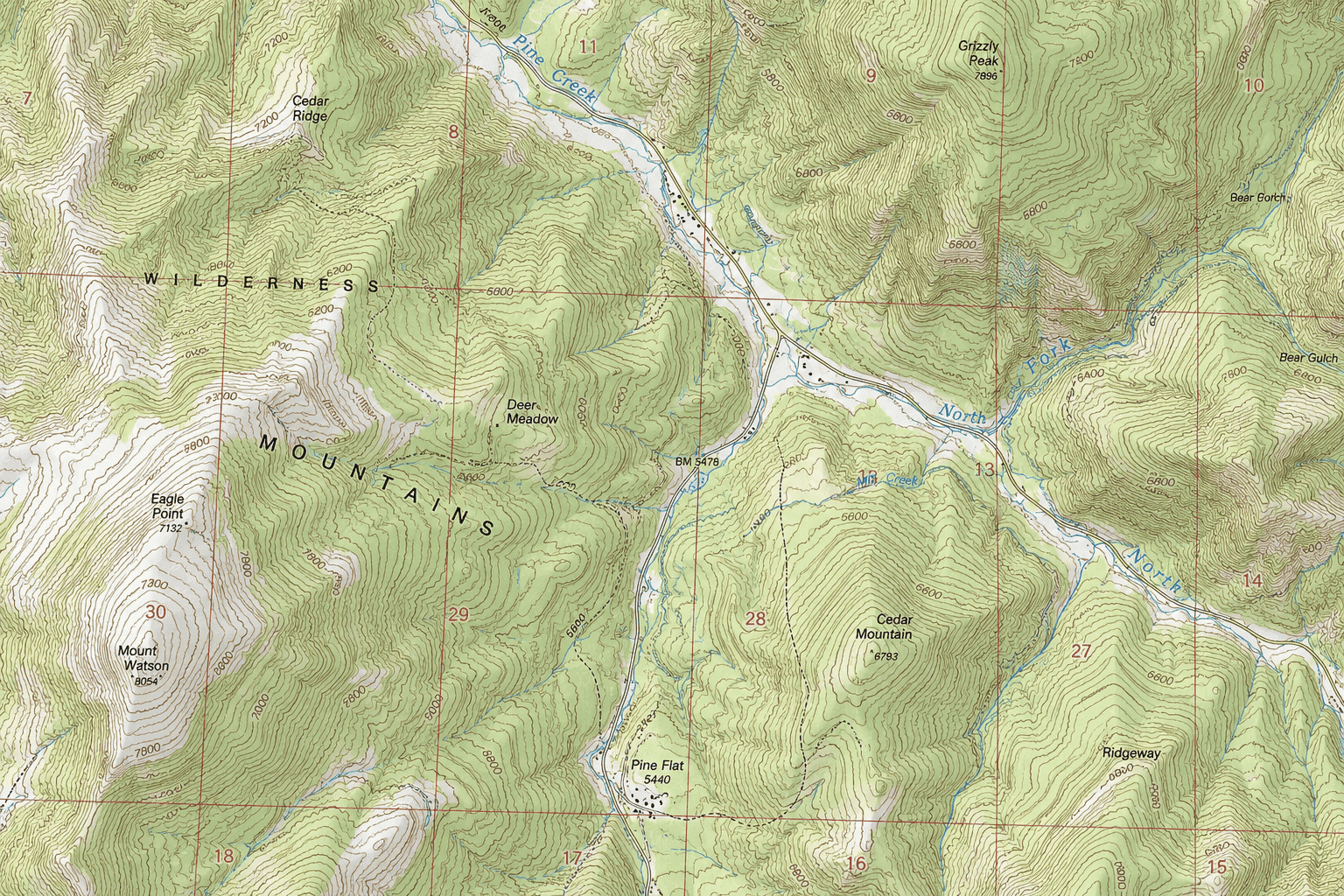

نحوه خواندن و تفسیر نقشه توپوگرافی
خواندن نقشه توپوگرافی در ابتدا ممکن است پیچیده به نظر برسد، اما با شناخت چند اصل ساده میتوان اطلاعات زیادی از آن استخراج کرد.
بررسی کلی نقشه و جهتیابی
ابتدا باید عنوان نقشه، مقیاس، جهت شمال و محدوده نقشه بررسی شود. سپس با نگاه کلی به خطوط همارتفاع میتوان تشخیص داد کدام نواحی کوهستانی، دشتی، پرشیب یا کمشیب هستند.
خواندن اعداد ارتفاع
روی برخی خطوط همارتفاع عدد ارتفاع نوشته شده است. این اعداد نشان میدهند هر خط در چه ارتفاعی از سطح دریا قرار دارد. با دنبال کردن این اعداد میتوان بلندترین و پستترین نقاط نقشه را پیدا کرد.
تشخیص شیب
فاصله بین خطوط همارتفاع نشاندهنده میزان شیب زمین است. خطوط نزدیک به هم یعنی شیب زیاد و خطوط دور از هم یعنی زمین ملایمتر یا تقریباً مسطح.
تشخیص قله، دره و یال
خطوط بسته معمولاً نشاندهنده قله یا تپه هستند. شکل V یا U خطوط همارتفاع میتواند مسیر دره، آبراهه یا یال را نشان دهد. با تمرین، نقشه توپوگرافی در ذهن کاربر به یک تصویر سهبعدی از زمین تبدیل میشود.
تطبیق نقشه با زمین واقعی
اگر کاربر در محیط واقعی حضور داشته باشد، میتواند قلهها، درهها، رودخانهها، جادهها و دشتهای اطراف را با نقشه تطبیق دهد. این کار باعث افزایش دقت در مسیریابی و درک بهتر شکل زمین میشود.

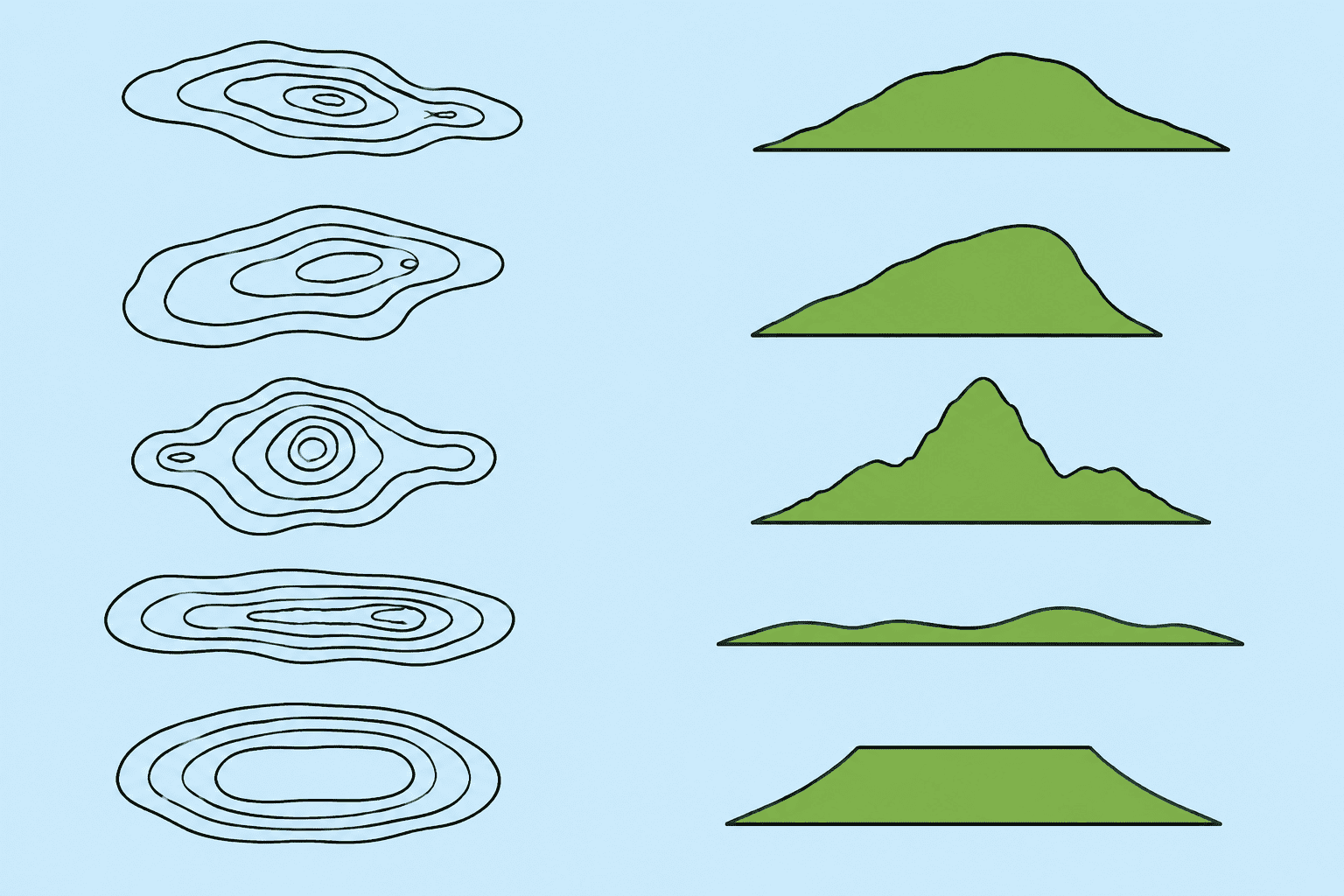

نیمرخ توپوگرافی یا پروفیل ارتفاعی
نیمرخ توپوگرافی یا پروفیل ارتفاعی، نمای جانبی تغییرات ارتفاعی زمین در امتداد یک مسیر مشخص است. در این نمودار، محور افقی فاصله و محور عمودی ارتفاع را نشان میدهد.
برای رسم پروفیل، ابتدا مسیر مورد نظر روی نقشه مشخص میشود. سپس ارتفاع نقاطی که مسیر با خطوط همارتفاع برخورد میکند استخراج میشود و روی نمودار ارتفاع-فاصله رسم میگردد.
- در راهسازی برای بررسی شیب مسیر، نقاط خاکبرداری و خاکریزی استفاده میشود.
- در زمینشناسی برای تحلیل ساختار سطح و زیرسطح زمین کاربرد دارد.
- در کوهنوردی برای درک بهتر فراز و نشیب مسیر استفاده میشود.
مثالهای کاربردی از توپوگرافی
مثال اول: طراحی جاده کوهستانی
فرض کنید قرار است بین دو روستای کوهستانی یک جاده جدید احداث شود. تیم نقشهبرداری ابتدا نقشه توپوگرافی دقیق منطقه را تهیه میکند. سپس مهندسان با بررسی خطوط همارتفاع و پروفیل مسیر، راهی را انتخاب میکنند که شیب کمتر، خاکبرداری اقتصادیتر و ایمنی بیشتری داشته باشد.
مثال دوم: مدیریت سیلاب شهری
در یک شهر حاشیه رودخانه، نقشه توپوگرافی میتواند نشان دهد کدام محلهها پایینتر هستند و در زمان بارش شدید یا طغیان رودخانه بیشتر در معرض خطر قرار دارند. با تحلیل این دادهها در GIS، میتوان نقشه پهنهبندی سیل تهیه کرد و اقدامات پیشگیرانه انجام داد.
پرسشهای متداول درباره توپوگرافی
توپوگرافی چه کاربردهایی دارد؟
توپوگرافی در زمینشناسی، عمران، راهسازی، معدن، کشاورزی، مدیریت آب، نظامی، کوهنوردی، شهرسازی و مدیریت بحران کاربرد دارد. هرجا شناخت پستی و بلندی زمین مهم باشد، توپوگرافی نقش کلیدی دارد.
اجزای اصلی نقشه توپوگرافی کداماند؟
مهمترین اجزای نقشه توپوگرافی شامل خطوط همارتفاع، مقیاس، جهت شمال، سیستم مختصات، علائم، لجند، رنگها، عنوان نقشه و اطلاعات حاشیهای است.
رنگها در نقشه توپوگرافی چه مفهومی دارند؟
به طور معمول، قهوهای برای خطوط ارتفاع، آبی برای آبها، سبز برای پوشش گیاهی، مشکی برای عوارض انسانساخت، قرمز برای جادهها یا مرزهای مهم و سفید برای نواحی باز یا بدون پوشش خاص استفاده میشود.
نتیجهگیری
توپوگرافی علم و هنر نمایش ناهمواریهای زمین است. این دانش به ما کمک میکند شکل سهبعدی زمین را روی یک صفحه دوبعدی درک کنیم و بر اساس آن تصمیمهای دقیقتری در طراحی، اجرا، مدیریت و تحلیل پروژهها بگیریم.
از پروژههای عمرانی و معدنی تا کشاورزی، مدیریت سیلاب، کوهنوردی، شهرسازی و مطالعات زمینشناسی، دادههای توپوگرافی نقش بسیار مهمی در کاهش ریسک و افزایش کیفیت تصمیمگیری دارند.
اگرچه فناوریهای جدید مانند GNSS، پهپاد، LiDAR و GIS تهیه نقشههای توپوگرافی را سریعتر و دقیقتر کردهاند، اما مهارت انسانی در خواندن، تفسیر و کنترل کیفیت این نقشهها همچنان ضروری است.
