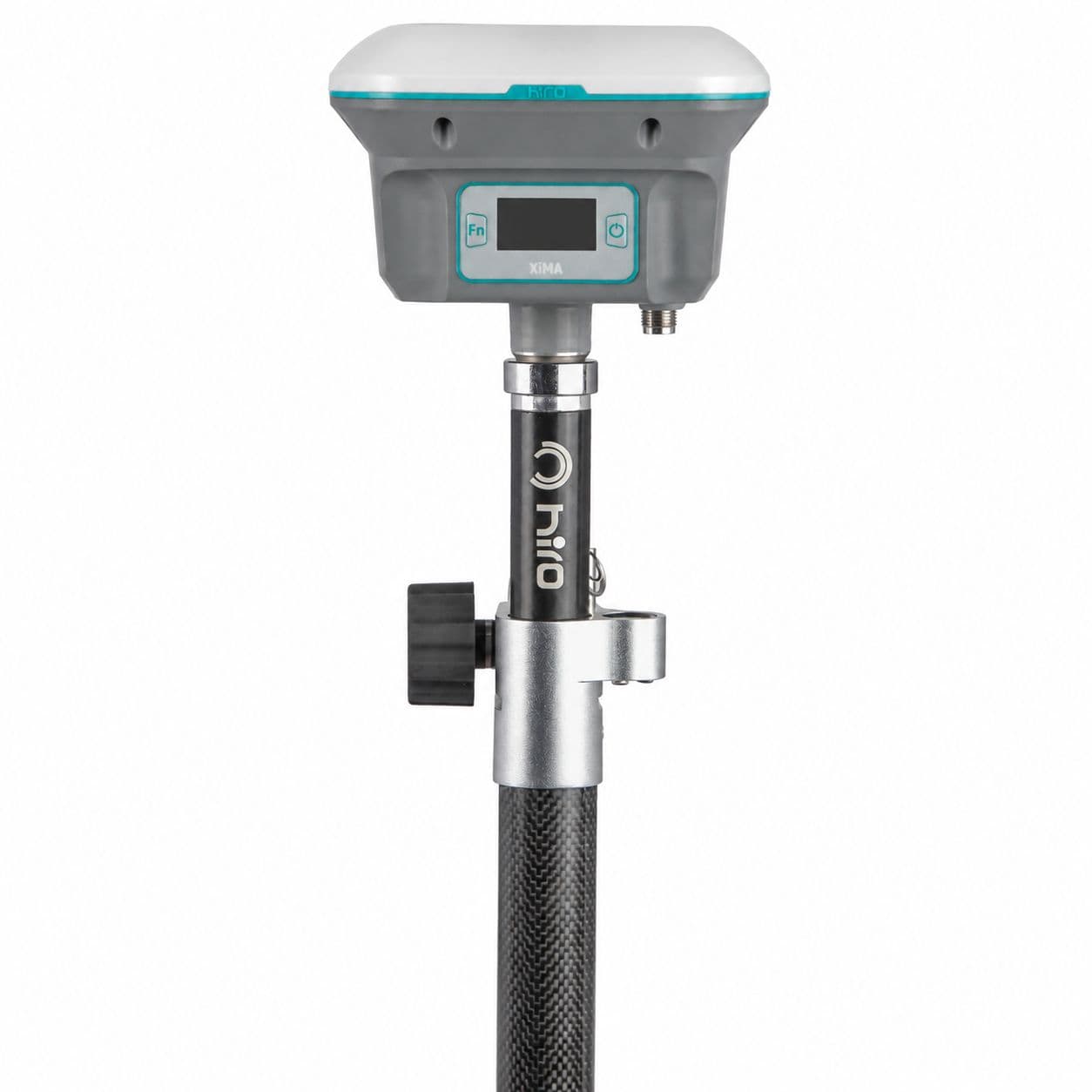

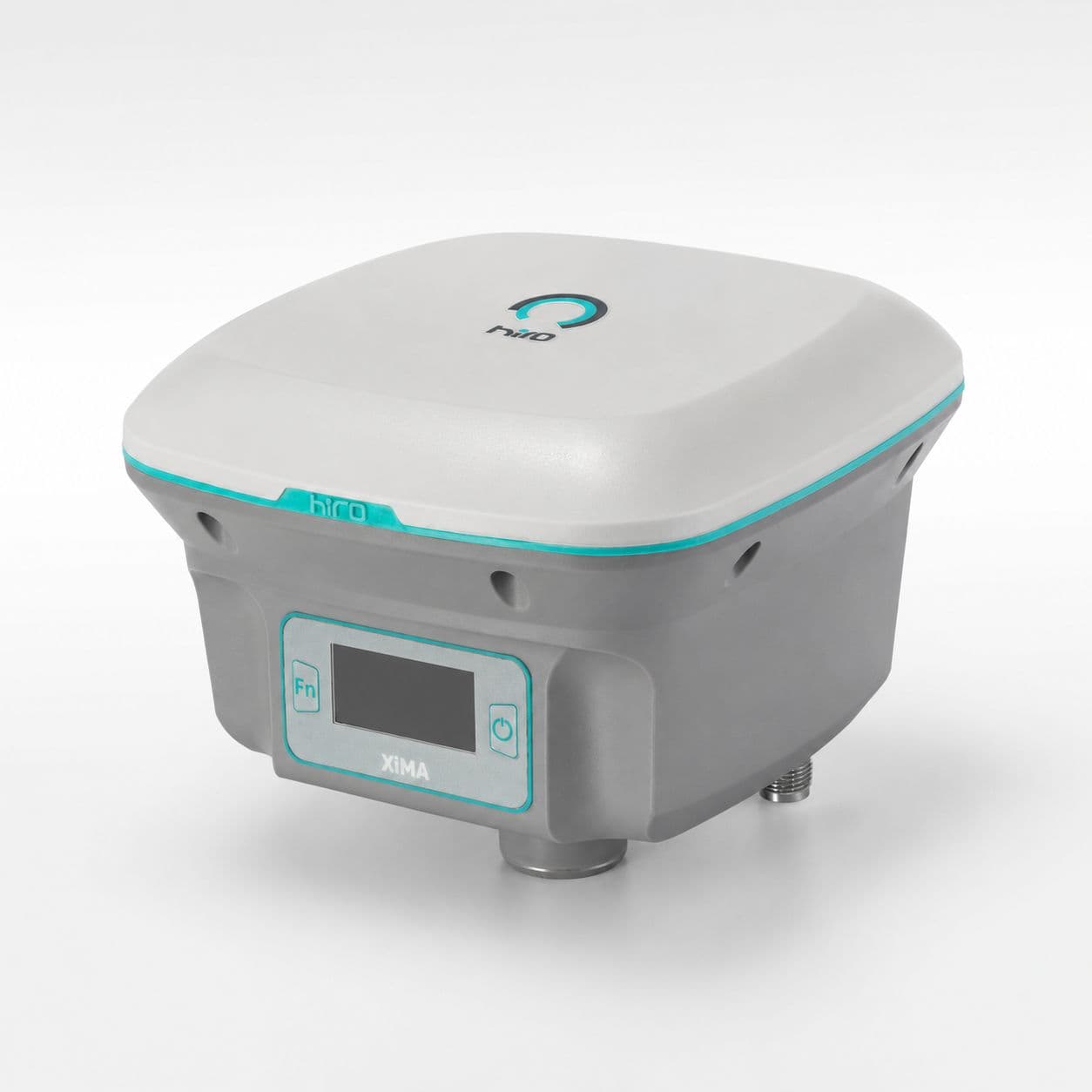

گیرنده نقشهبرداری چندفرکانسه XiMA S20 Ultra
گیرنده نقشهبرداری چندفرکانسه XiMA S20 Ultra
گیرنده نقشهبرداری چندفرکانسه مدل XiMA S20 Ultra به عنوان یک پلتفرم حرفهای و قابل پیکربندی، امکان انتخاب اجزای کلیدی متناسب با نیاز پروژه را فراهم میکند. این دستگاه قابلیت ارائه با دو نوع برد GNSS شامل Unicore UM980 یا Septentrio Mosaic X5 را به انتخاب مشتری دارد و میتواند بر اساس سطح دقت مورد انتظار و نوع کاربرد تعریف شود. همچنین تجهیز دستگاه به IMU و رادیوی داخلی بهصورت انتخابی انجام میشود تا متناسب با شرایط عملیاتی و بودجه پروژه، ترکیب فنی مناسب تعیین گردد. طراحی کوچک و سبک در کنار نمایشگر دستگاه، مدیریت وضعیت عملکرد و استفاده میدانی را تسهیل مینماید.
ویژگیهای کلیدی
- قابلیت انتخاب برد GNSS شامل Unicore UM980 یا Septentrio Mosaic X5
- پشتیبانی از روشهای Static، RTK، PPK و PPP
- امکان تجهیز به ماژول IMU جهت جبران تیلت در برداشتهای میدانی
- امکان تجهیز به رادیو داخلی و خارجی با توان قابل انتخاب برای ارتباط Base/Rover
- پشتیبانی کامل از منظومههای GPS، GLONASS، Galileo، BeiDou، QZSS، SBAS و IRNSS
- دریافت تصحیحات از طریق NTRIP و ارتباط رادیویی
- طراحی کوچک و وزن سبک مناسب عملیات میدانی

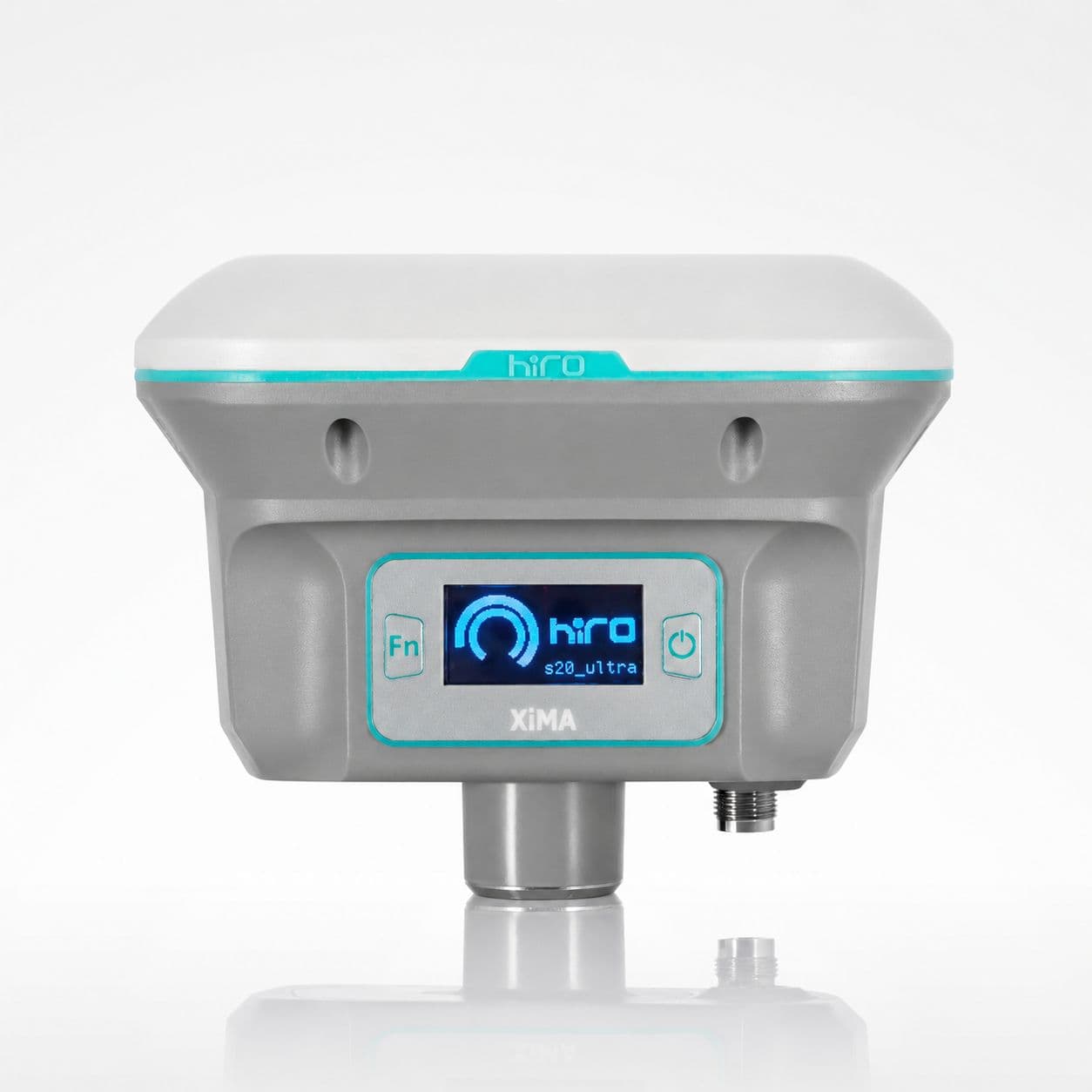

- مجهز به صفحه نمایش OLED و LEDهای نمایشگر وضعیت
- باتری با ظرفیت 14 ساعت کار بیوقفه
- 16 گیگابایت حافظه داخلی، قابل ارتقا تا 64 گیگابایت
- پشتیبانی از درگاه USB Type-C
- دارای استاندارد IP67
- قابلیت ضدسرقت و ردیابی دستگاه از راه دور
- دارای نرمافزار اندرویدی کاربرپسند رایگان
حوزههای کاربردی
- نقشهبرداری عمومی و پروژههای عمرانی شهری و بینشهری
- پروژههای معدنی، راهسازی و توسعه زیرساختهای حملونقل
- مدیریت و ساماندهی اراضی توسط سازمانها و نهادهای دولتی
- برداشت و کنترل مسیر خطوط انتقال نیرو، نفت، گاز و فیبر نوری
- پروژههای کاداستر، تفکیک و جانمایی دقیق قطعات
- عملیات میدانی با نیاز به پیکربندی متناسب با سطح دقت و تجهیزات مورد نظر
مشخصات محصول
فناوری
| مشخصه | مقدار |
|---|---|
| برد GNSS | Unicore UM980 یا Septentrio Mosaic X5 (به انتخاب مشتری) |
| فناوری RTK | پشتیبانی از Static، RTK، PPK و PPP |
| سنسور تیلت | قابل تجهیز به IMU تا ۶۰ درجه |
دریافت سیگنال
| مشخصه | مقدار |
|---|---|
| پشتیبانی از منظومهها | GPS، GLONASS، Galileo، BeiDou، QZSS، SBAS، IRNSS |
| باندهای فرکانسی | L1، L2، L5 / G1، G2 / B1، B2، B3 / E1، E5a، E5b |
| نرخ بروزرسانی | ۱ هرتز (قابل ارتقا تا ۱۰ هرتز) |
دقت
| مشخصه | مقدار |
|---|---|
| Static - مسطحاتی | 5mm ± 0.3ppm |
| Static - ارتفاعی | 8mm ± 0.3ppm |
| Network RTK - مسطحاتی | 10mm ± 0.5ppm |
| Network RTK - ارتفاعی | 15mm ± 0.5ppm |
| Single RTK - مسطحاتی | 10mm ± 1ppm |
| Single RTK - ارتفاعی | 15mm ± 1ppm |
شرایط محیطی
| مشخصه | مقدار |
|---|---|
| دمای کارکرد | ۱۰- تا ۶۰+ درجه سانتیگراد |
| ضد آب | مقاوم در برابر غوطهوری تا عمق ۱ متر |
| ضد ضربه | مقاوم در برابر سقوط از ارتفاع ۲ متر |
| استاندارد حفاظتی | IP67 |
مشخصات فیزیکی و ظاهری
| مشخصه | مقدار |
|---|---|
| نمایشگر | نمایشگر OLED جهت نمایش وضعیت بلوتوث، موقعیت، ماهوارهها و باتری |
| وزن | حدود 1000 گرم |
| ابعاد | ۱۲.۹ × ۱۲.۶ × ۱۰.۶ سانتیمتر |
ارتباطات و انتقال اطلاعات
| مشخصه | مقدار |
|---|---|
| درگاه 1 | Lemo 8 pin شامل USB Type-C و پورت سریال برای رادیو خارجی |
| درگاه 2 | خروجی TNC برای آنتن رادیو UHF (اختیاری) |
| بلوتوث | Bluetooth V5.1 |
| حافظه داخلی | 16 گیگابایت (قابل ارتقا تا 64 گیگابایت) |
| رادیو داخلی | اختیاری، مولتیپروتکل |
منبع تغذیه
| مشخصه | مقدار |
|---|---|
| نوع باتری | لیتیومیونی |
| ظرفیت باتری | 37Wh |
| زمان کارکرد | تا ۱۴ ساعت کارکرد پیوسته |
