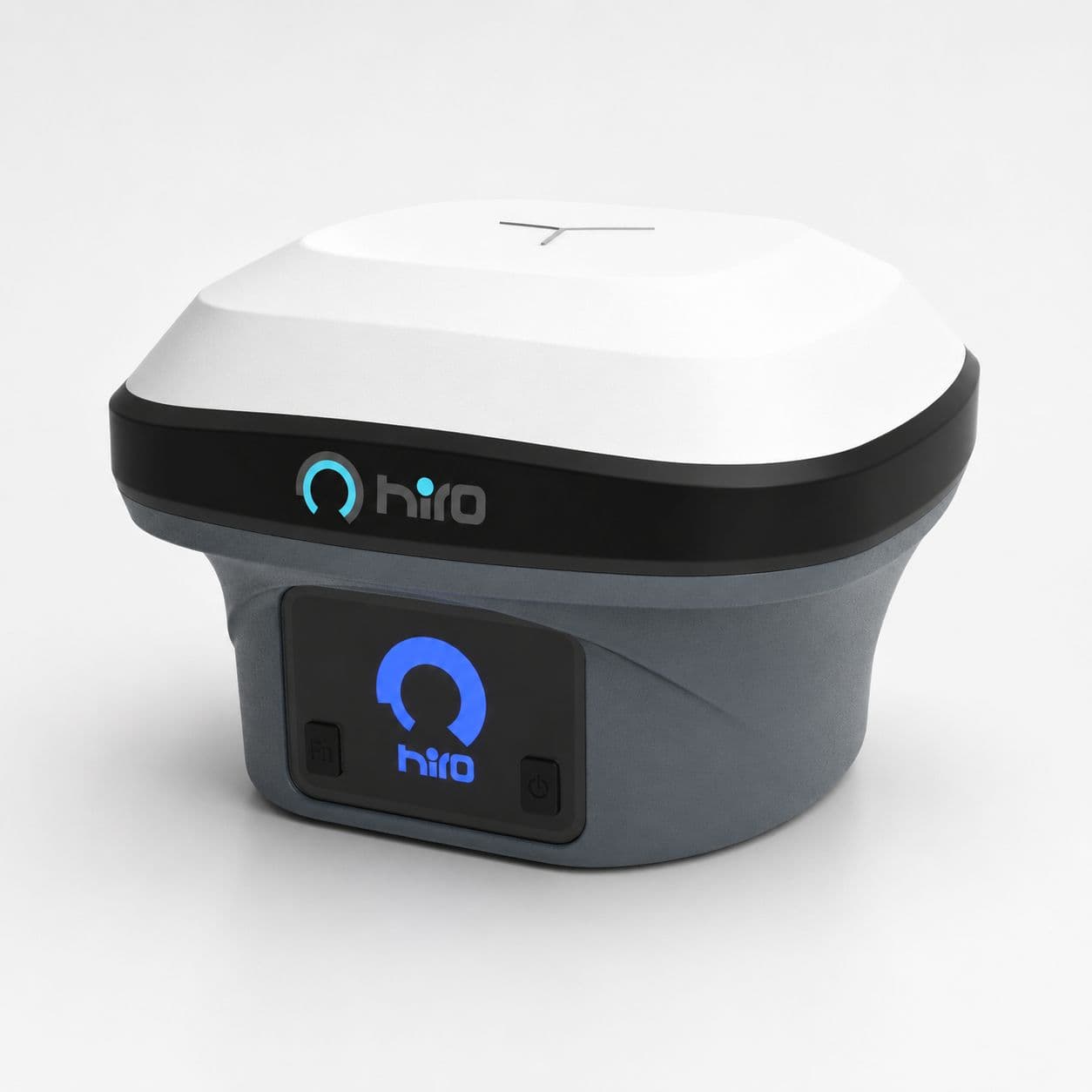

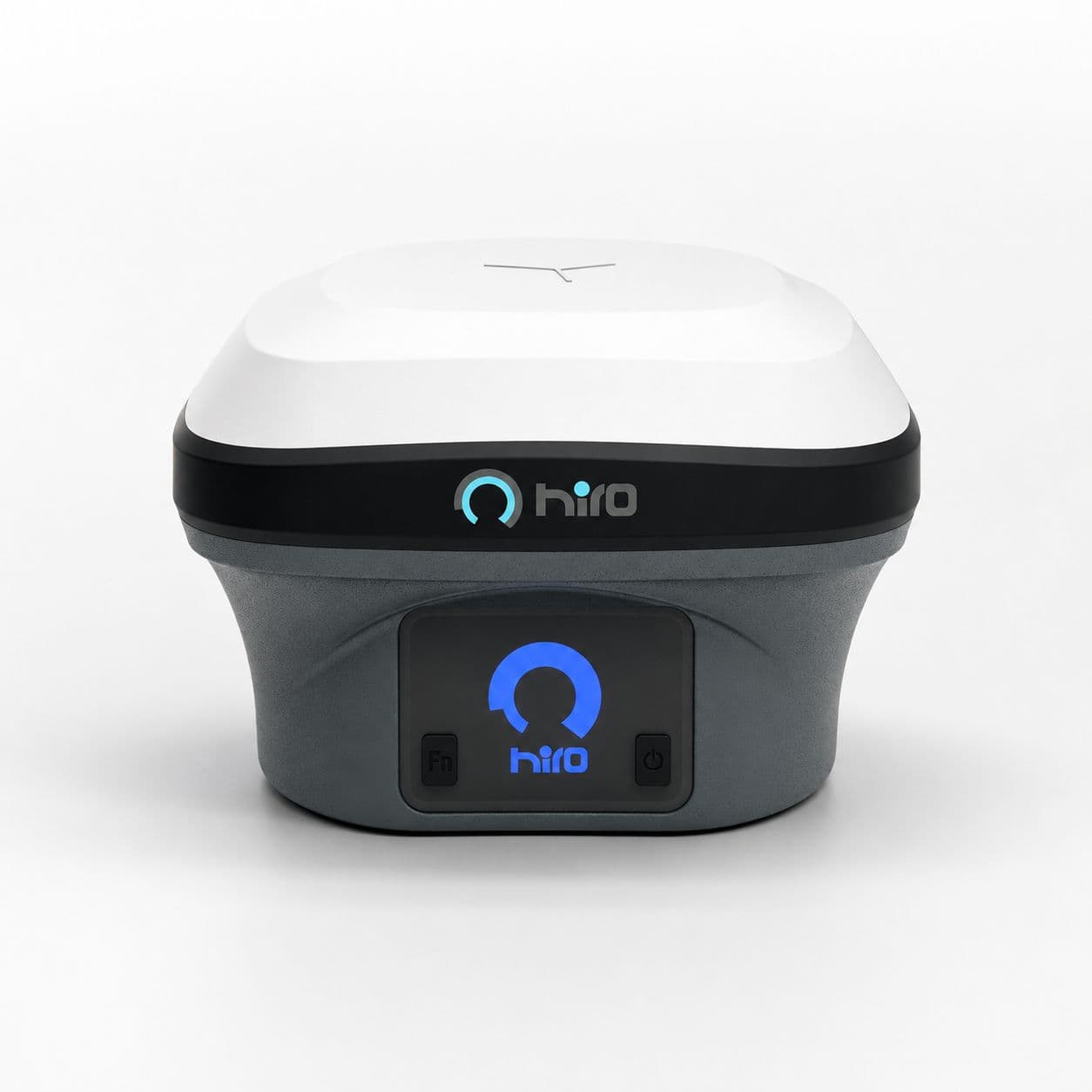

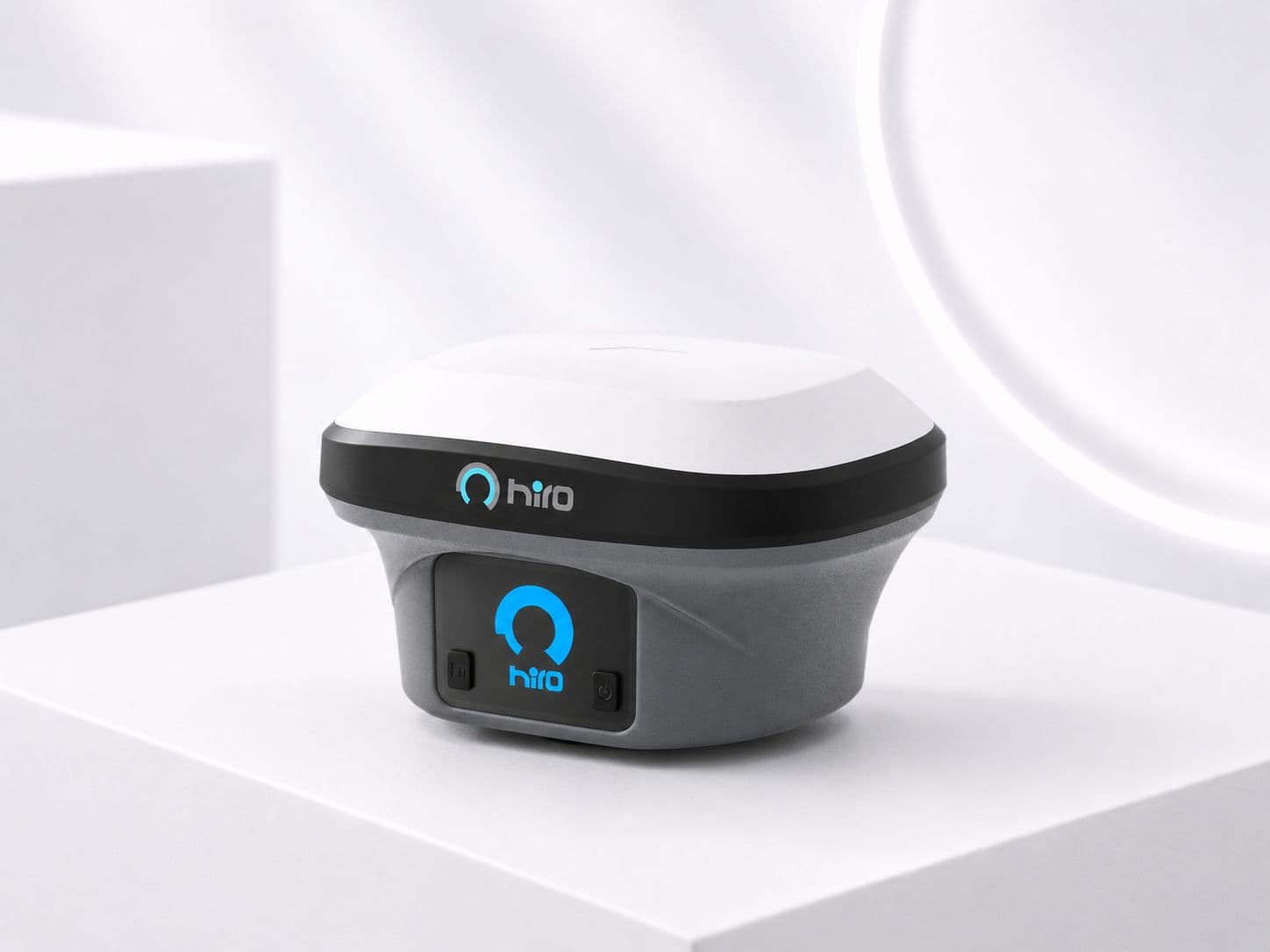

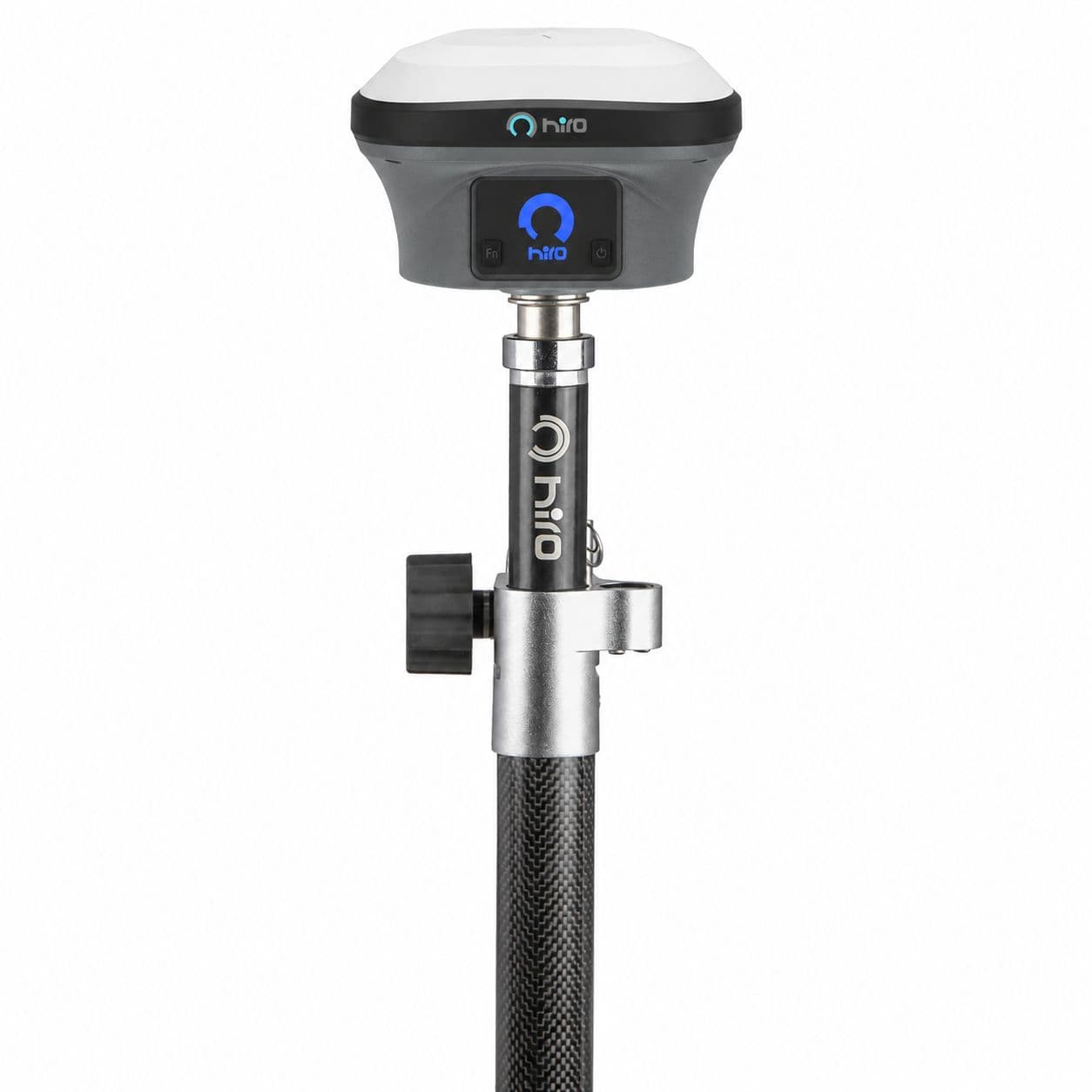

گیرنده نقشهبرداری چندفرکانسه مدل XiMA S30
گیرنده نقشهبرداری چندفرکانسه مدل XiMA S30
مدل XiMA S30 نسل جدید گیرندههای GNSS مجهز به سامانه تصویربرداری است که با ترکیب فناوریهای موقعیتیابی ماهوارهای، IMU و بینایی ماشین، امکان برداشت دقیق و غیرتماسی را در پروژههای نقشهبرداری فراهم میکند. این دستگاه علاوه بر تعیین موقعیت دقیق به روش RTK، قابلیت اندازهگیری نقاط غیرقابلدسترس، برداشت از موانع و مستندسازی همزمان صحنه را در اختیار کاربر قرار میدهد. S30 تنها یک گیرنده GNSS نیست؛ بلکه بستری یکپارچه برای موقعیتیابی، برداشت بصری، جانمایی دقیق و ثبت اطلاعات محیطی است. با استفاده از دوربینهای تعبیهشده، امکان استخراج مختصات سهبعدی از تصاویر و اجرای عملیات پیادهسازی بهصورت بصری فراهم شده است. وجود IMU داخلی نیز نیاز به تراز کامل ژالون را برطرف کرده و سرعت عملیات میدانی را افزایش میدهد. پشتیبانی از ارتباطات شبکهای و رادیویی برای دریافت و ارسال تصحیحات RTK، این مدل را به ابزاری منعطف برای استفاده بهعنوان Rover یا Base در پروژههای عمرانی، کاداستر، معدن، زیرساخت و شهرسازی تبدیل میکند.
ویژگیهای کلیدی
- گیرنده ۱۴۰۸ کاناله با پشتیبانی کامل از منظومههای GNSS
- نرخ بروزرسانی داده تا 20Hz
- موقعیتیابی RTK با دقت میلیمتری
- IMU داخلی با جبران تیلت تا 60 درجه
- مجهز به دوربین دوگانه جهت برداشت بصری و پیادهسازی AR
- دقت تصویری در حد سانتیمتری در برداشتهای میدانی
- رادیو داخلی با توان قابل انتخاب برای ارتباط Base/Rover
- مودم داخلی 4G و ارتباطات بیسیم یکپارچه
- حافظه داخلی قابل ارتقا
- استاندارد حفاظتی IP68 و طراحی مقاوم میدانی
حوزههای کاربردی
- برداشت نقاط غیرقابلدسترس، خطرناک یا دارای مانع بدون نیاز به استقرار مستقیم روی نقطه
- پیادهسازی و کنترل پروژهها بهصورت بصری با نمایش فایل طراحی در محیط واقعی
- مستندسازی تصویری پروژههای عمرانی، ساختمانی و زیرساختی
- برداشت و مدلسازی سهبعدی نماها، سازهها و تأسیسات
- پروژههای کاداستر و GIS با نیاز به ثبت همزمان تصویر و مختصات
- عملیات معدنی، راهسازی و خطوط انتقال در محیطهای وسیع یا پیچیده
- برداشت سریع در پروژههایی که تغییرات محیطی زمانبر یا پرریسک است
مشخصات محصول
فناوری
| مشخصه | مقدار |
|---|---|
| برد GNSS | Unicore UM980 |
| فناوری RTK | پشتیبانی از Static، RTK، PPK و PPP |
| سنسور تیلت | دارای IMU تا ۶۰ درجه |
دریافت سیگنال
| مشخصه | مقدار |
|---|---|
| تعداد کانال | ۱۴۰۸ کانال |
| پشتیبانی از منظومهها | GPS، GLONASS، Galileo، BeiDou، QZSS، SBAS، IRNSS |
| باندهای فرکانسی | L1، L2، L5 / G1، G2 / B1، B2، B3 / E1، E5a، E5b |
| نرخ بروزرسانی | ۱ هرتز (قابل ارتقا تا ۲۰ هرتز) |
دقت
| مشخصه | مقدار |
|---|---|
| Static - مسطحاتی | 2.5mm ± 0.3ppm |
| Static - ارتفاعی | 5mm ± 0.3ppm |
| Network RTK - مسطحاتی | 8mm ± 0.5ppm |
| Network RTK - ارتفاعی | 15mm ± 0.5ppm |
| Single RTK - مسطحاتی | 8mm ± 1ppm |
| Single RTK - ارتفاعی | 15mm ± 1ppm |
شرایط محیطی
| مشخصه | مقدار |
|---|---|
| ضد آب | مقاوم در برابر غوطهوری تا عمق ۱ متر |
| ضد ضربه | مقاوم در برابر سقوط از ارتفاع ۲ متر |
| استاندارد حفاظتی | IP68 |
مشخصات فیزیکی و ظاهری
| مشخصه | مقدار |
|---|---|
| بدنه | فلزی صنعتی |
| وزن | حدود ۹۰۰ گرم |
| ابعاد | 13.3 × 13.3 × 8.45 سانتیمتر |
ارتباطات و انتقال اطلاعات
| مشخصه | مقدار |
|---|---|
| مودم شبکه | 4G LTE داخلی |
| WiFi | IEEE 802.11 b/g/n |
| بلوتوث | Bluetooth V5.2 |
| حافظه داخلی | 32 گیگابایت |
| رادیو داخلی | مولتیپروتکل |
دوربین
| مشخصه | مقدار |
|---|---|
| نوع دوربین | دوگانه (AR و VR) با Global Shutter |
| دقت تصویری | 2-4 سانتیمتر در 10 متر |
| میدان دید | 75° |
منبع تغذیه
| مشخصه | مقدار |
|---|---|
| نوع باتری | لیتیومیونی |
| ظرفیت باتری | 6600 میلیآمپر |
| زمان کارکرد | تا 22 ساعت کارکرد بیوقفه |
